Bombas horizontales vs. verticales: comprender las diferencias clave

Bombas horizontales y verticales son dos de los tipos más comunes de bombas utilizadas en diversas industrias, desde el tratamiento del agua y la agricultura hasta la fabricación. Ambos cumplen la función principal de los fluidos en movimiento, pero sus diseños, orientaciones y características operativas distintas conducen a diferencias significativas en sus aplicaciones y rendimiento.

El propósito de este artículo es explorar estas distinciones clave, proporcionando una comparación clara de su diseño, ventajas, desventajas y casos de uso típicos . Al comprender estas diferencias, los lectores estarán mejor equipados para elegir la bomba más adecuada para sus necesidades específicas, asegurando una eficiencia, confiabilidad y rentabilidad óptimas.

¿Qué es una bomba horizontal?

A bomba horizontal es un tipo de bomba donde el El eje de la bomba está orientado horizontalmente . Este diseño es posiblemente la configuración de la bomba más común y reconocible. El fluido ingresa a la bomba en el centro del impulsor y se descarga en ángulo recto a la línea de succión.

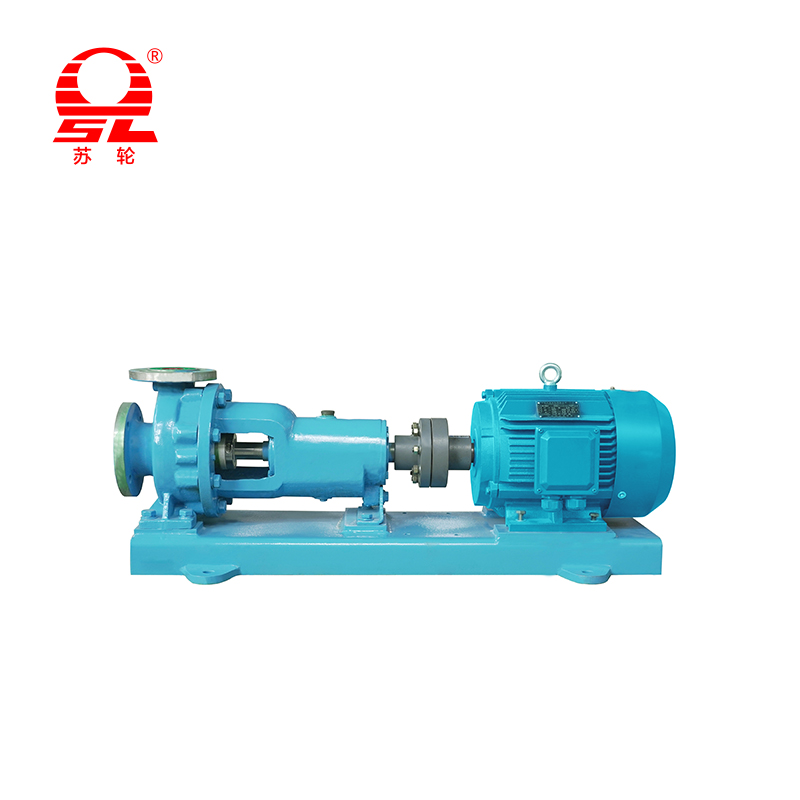

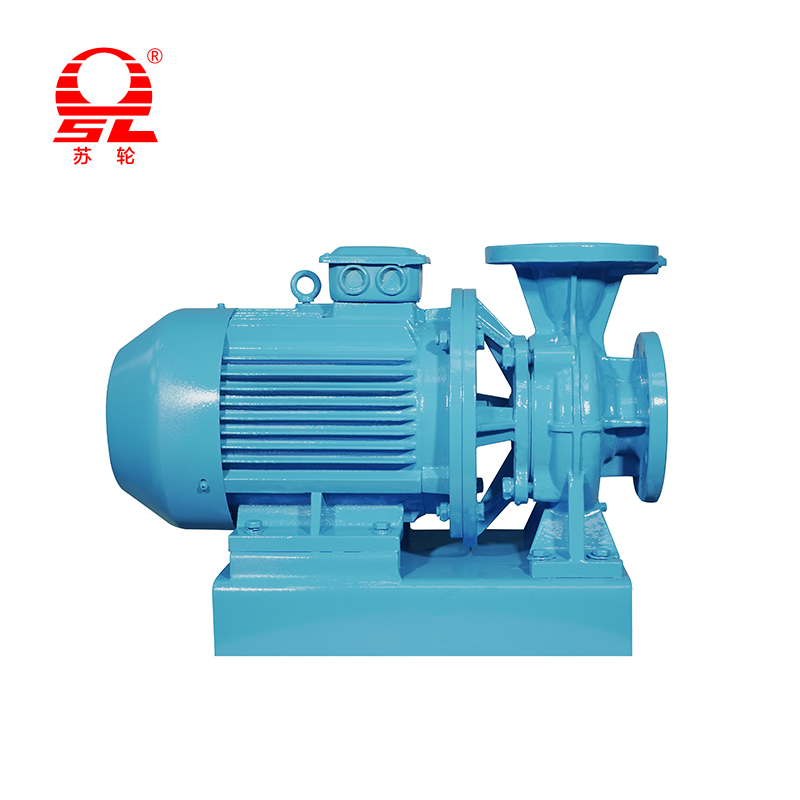

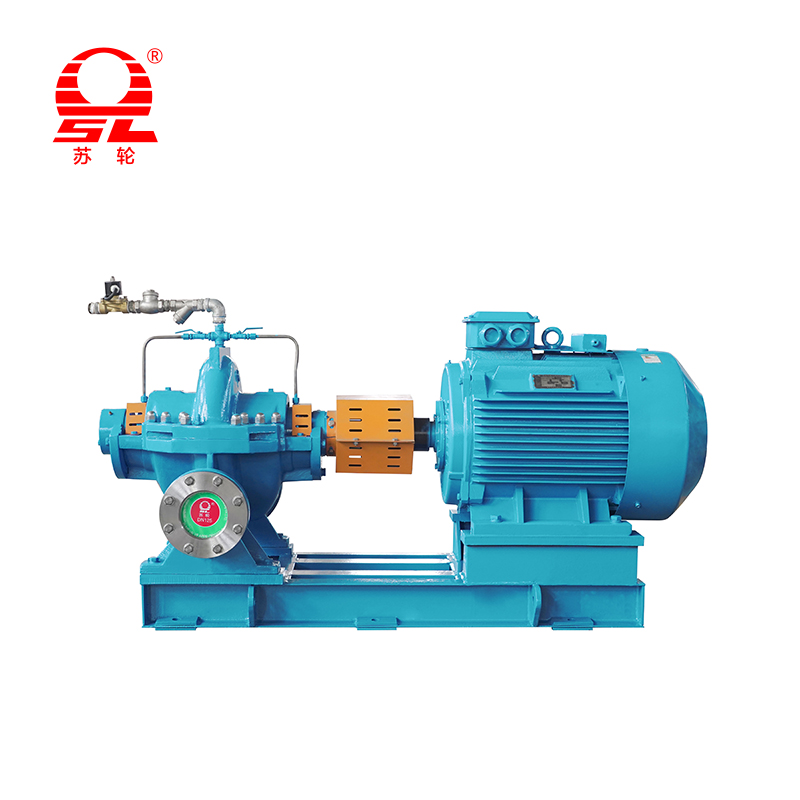

Un ejemplo común es el bomba centrífuga horizontal , que utiliza un impulsor giratorio para aumentar la velocidad y la presión del fluido. Son altamente versátiles y ampliamente utilizados en aplicaciones como Sistemas de suministro de agua, riego, transferencia de fluidos industriales y procesamiento de productos químicos . Su diseño directo permite un fácil acceso a los componentes, lo que simplifica el mantenimiento y la reparación.

¿Qué es una bomba vertical?

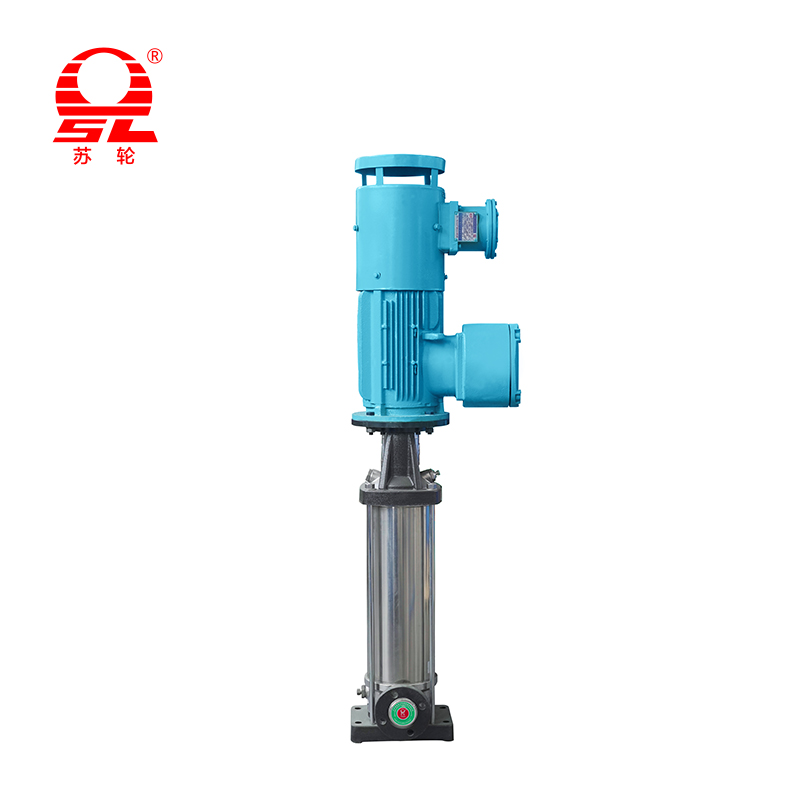

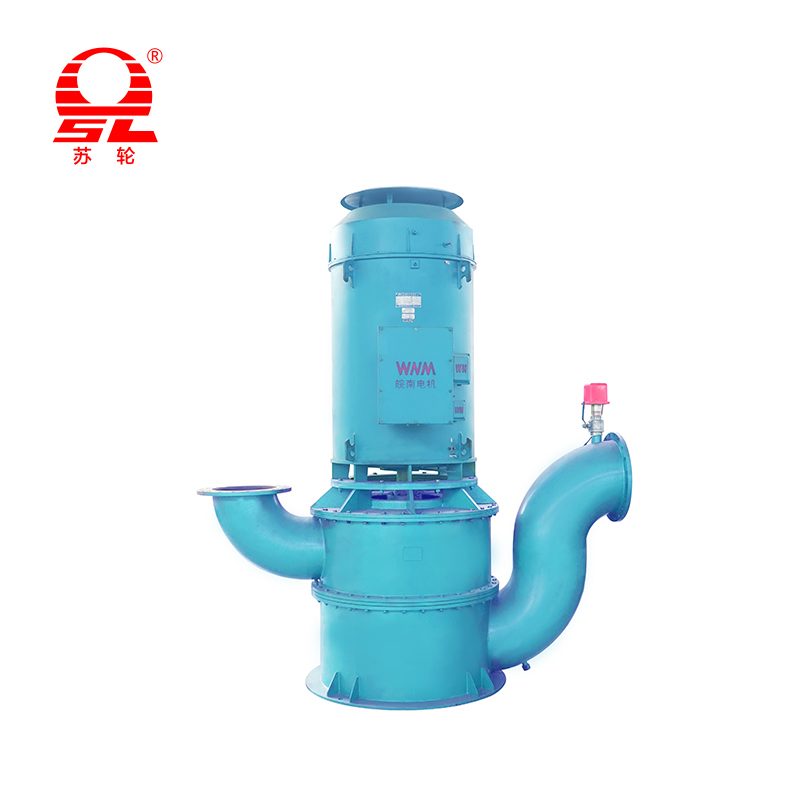

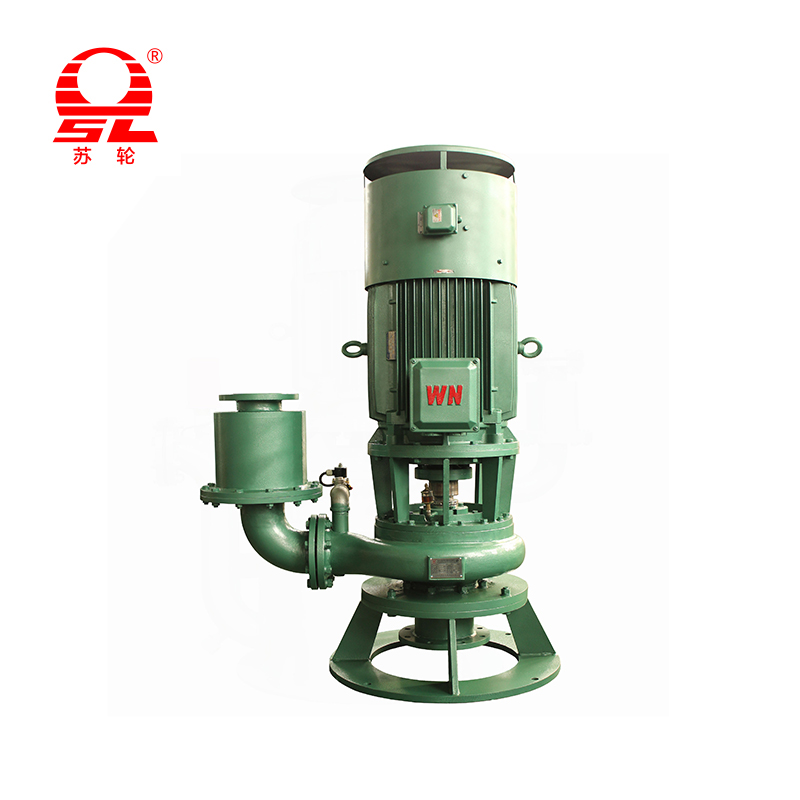

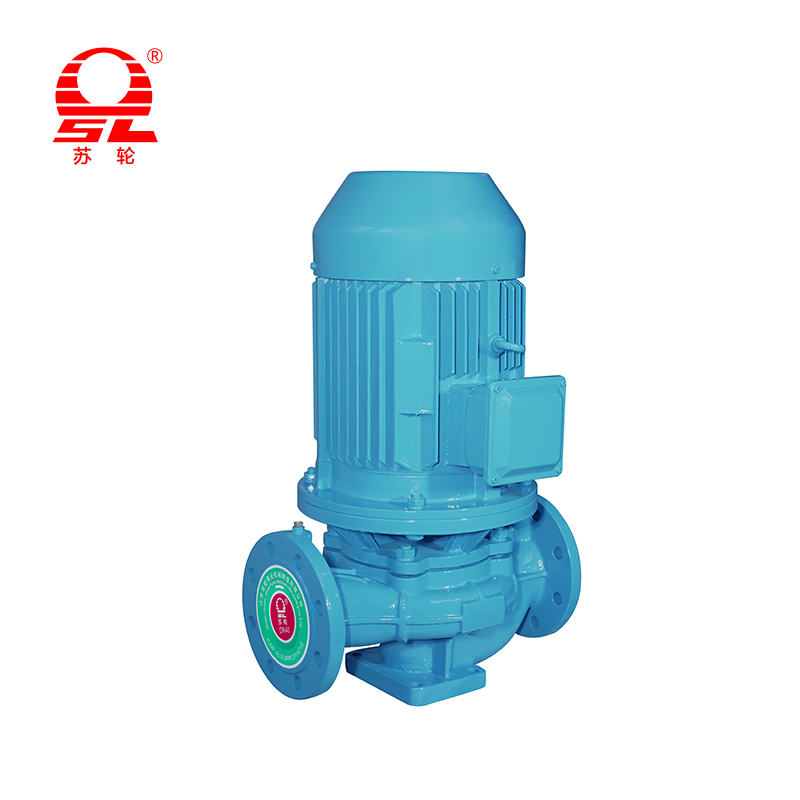

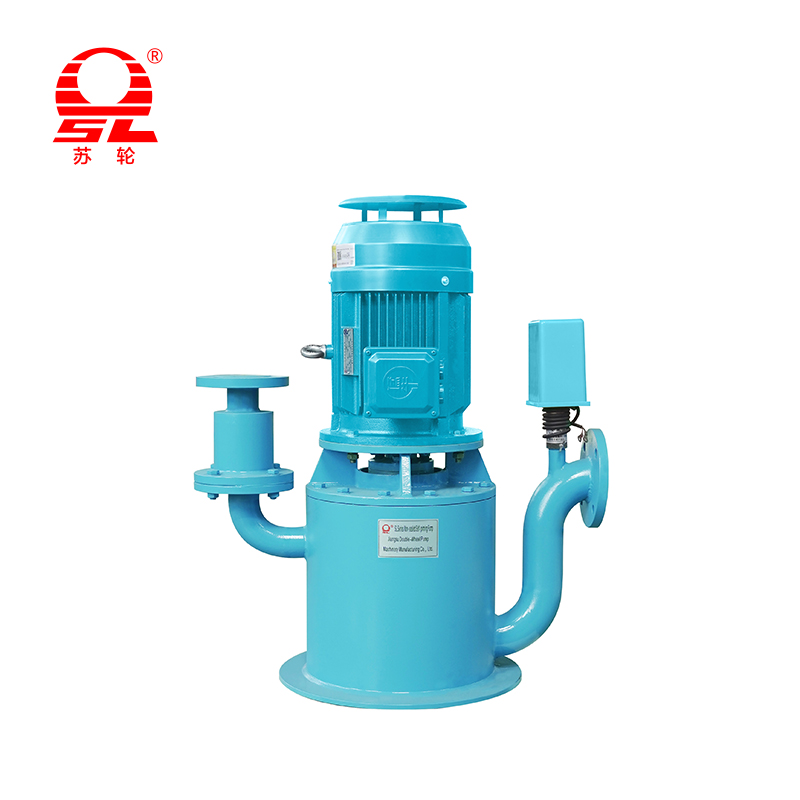

A bomba vertical es una bomba donde el El eje de la bomba está orientado verticalmente . Esta orientación permite que la bomba se instale en una huella más pequeña, lo que la hace ideal para espacios ajustados. La bomba puede estar sumergida parcial o completamente en el fluido.

Un excelente ejemplo es el bomba de turbina vertical , que a menudo se usa en pozos o sumideros profundos. Otro tipo es el bomba sumergible , que está completamente inmerso en el fluido. Las bombas verticales se usan comúnmente para aplicaciones donde la fuente de fluido está por debajo del nivel del suelo, como Sistemas de bombeo de pozos profundos, tratamiento de aguas residuales y protección contra incendios . Su diseño ayuda a resolver problemas relacionados con líquidos de alta temperatura o espacio limitado disponible.

Diferencias clave entre las bombas horizontales y verticales

Diseño y configuración: La diferencia más aparente es su orientación. Bombas horizontales tener un eje horizontal y generalmente se instalan en una placa base. Esto los hace fáciles de acceder, pero requiere un espacio de piso más grande. En contraste, bombas verticales tener un eje vertical , con el motor montado sobre la bomba. Este diseño les permite estar sumergidos o instalados en un sumidero o un pozo, reduciendo significativamente su huella.

Requisitos de espacio: Bombas verticales son los claros ganadores para ahorrar espacio. Debido a que su motor está apilado en la parte superior de la bomba, tienen un huella en comparación con las bombas horizontales. Esto hace que las bombas verticales sean ideales para instalaciones donde el espacio en el piso es limitado, como en plantas pequeñas o casas de bombas. Bombas horizontales requerir más espacio del piso Tanto para la bomba como para el motor, ya que están uno al lado del otro.

NPSH (cabeza de succión positiva neta): NPSH es la presión en el puerto de succión de una bomba necesaria para evitar la cavitación. Bombas verticales a menudo están diseñados para sumergirse en el fluido, lo que proporciona una cabeza de succión positiva y excelente Rendimiento de NPSH . Esto los hace adecuados para aplicaciones con un bajo nivel de fluido o aquellos que manejan líquidos a alta temperatura cerca de su punto de ebullición. Bombas horizontales puede ser más susceptible a Problemas de NPSH , ya que a menudo necesitan colocarse debajo de la fuente de fluido para garantizar una presión de succión adecuada, lo que no siempre es factible.

Instalación y mantenimiento: Instalación para bombas horizontales es generalmente más simple y menos complejo. Son más fáciles de nivelar y alinear. Sus componentes son fácilmente accesibles, haciendo Mantenimiento y reparación directo. Para bombas verticales La instalación puede ser más compleja, particularmente para tipos profundos o sumergibles, que a menudo requieren equipos de elevación especializados. Mantenimiento También es más desafiante, ya que acceder al impulsor y otros componentes sumergidos puede ser difícil y lento.

Aplicaciones: Bombas horizontales son increíblemente versátiles y son la opción de referencia para una amplia gama de aplicaciones, incluida suministro de agua, riego y transferencia de fluido industrial donde se necesita un flujo estable. Bombas verticales Excel en aplicaciones específicas, particularmente aquellas que involucran Condiciones de bajo NPSH, bombeo profundo, tratamiento de aguas residuales y otros escenarios donde la fuente de fluido está por debajo de la ubicación de la bomba. También se usan ampliamente en sistemas de protección contra incendios ya que son confiables y no requieren un sistema de cebado externo.

Eficiencia y costoo: El eficiencia De ambos tipos de bombas pueden ser muy altos, pero depende más del diseño y la aplicación específicos. Sin embargo, bombas horizontales Generalmente tienen una ligera ventaja en términos de eficiencia para la transferencia estándar de fluido, principalmente debido al diseño más simple. Bombas verticales Puede tener una eficiencia más baja en algunos casos debido al eje más largo y la fricción del rodamiento. En términos de cost , el Precio de compra inicial de bomba horizontal a menudo es más bajo. Sin embargo, al considerar el general costo operativo Las bombas verticales pueden ser más económicas a largo plazo para aplicaciones específicas de baja NPSH al evitar la necesidad de modificaciones costosas del lado de la succión.

Tabla de comparación de parámetros

Ventajas y desventajas

Bombas horizontales

Ventajas

• Mantenimiento fácil: Los componentes principales son fácilmente accesibles, simplificando el mantenimiento de la rutina, las inspecciones y las reparaciones. Esto reduce el tiempo de inactividad y los costos laborales.

• Alta eficiencia: Para aplicaciones de transferencia de fluidos estándar, las bombas horizontales a menudo son más eficientes debido a una ruta de flujo más simple y directa.

• Versatilidad: Son altamente versátiles y ampliamente disponibles en varios tamaños y configuraciones, lo que los hace adecuados para una amplia gama de aplicaciones.

• Costo inicial más bajo: En muchos casos, el costo inicial de compra e instalación para una bomba horizontal es más bajo en comparación con una bomba vertical de capacidad similar.

Desventajas

• Huella más grande: Requieren más espacio en el piso, lo que puede ser una restricción significativa en las instalaciones con espacio limitado.

• Problemas de NPSH: Son más propensos a problemas netos de cabezal de succión positiva, que requieren una instalación cuidadosa y, a veces, una ubicación más baja que la fuente de fluido para evitar la cavitación.

• No sumergible: Las bombas horizontales no están diseñadas para sumergirse en el fluido, lo que limita su uso en ciertas aplicaciones como pozos o sumideros profundos.

Bombas verticales

Ventajas

• Huella más pequeña: Su diseño vertical y apilado requiere significativamente menos espacio en el piso, lo que los hace ideales para instalaciones en espacios estrechos.

• Mejor rendimiento de NPSH: Al sumergirse en el fluido, inherentemente tienen un mejor rendimiento de NPSH, lo que evita la cavitación y es crucial para manejar líquidos a alta temperatura o volátiles.

• Eficiente para aplicaciones específicas: Son extremadamente eficientes para aplicaciones como el bombeo de pozos profundos y el drenaje del sumidero, donde la fuente de fluido está por debajo de la bomba.

• No se requiere cebado: Cuando se sumergen, se auto-emiten, eliminando la necesidad de sistemas de cebado externos.

Desventajas

• Mantenimiento complejo: Acceder a los componentes sumergidos puede ser difícil y lento, lo que requiere equipos de elevación especializados y el aumento de los costos de mantenimiento y el tiempo de inactividad.

• Mayor costo inicial: El costo inicial puede ser mayor debido a sus requisitos especializados de diseño e instalación.

• Potencial para una menor eficiencia: Si bien es altamente eficiente en sus aplicaciones específicas, la eficiencia de una bomba vertical a veces puede ser menor que una bomba horizontal en escenarios de transferencia estándar debido al eje más largo y al aumento de la fricción del rodamiento.

Elegir la bomba correcta

Factores a considerar

• REQUISO DE CASO Y CABEZA: Determine el volumen requerido de fluido (caudal) y la altura a la que debe levantarse (cabeza). Estos son fundamentales para dimensionar cualquier bomba.

• Espacio disponible: Evalúe el espacio físico disponible para la bomba y su motor. Si el espacio en el piso es limitado, una bomba vertical puede ser la única opción viable.

• Características de fluido: Considere el tipo de líquido a bombear (por ejemplo, agua limpia, aguas residuales, productos químicos, líquidos de alta temperatura). Esto influirá en la selección de material y el tipo de bomba.

• Presupuesto: Evalúe el costo de compra inicial, los costos de instalación y los gastos operativos y de mantenimiento a largo plazo.

Cuándo elegir una bomba horizontal Elija una bomba horizontal cuando:

• El espacio en el piso no es un factor limitante.

• La fuente de fluido está en o por encima de la ubicación de la bomba.

• La facilidad de mantenimiento y reparación es una prioridad.

• La aplicación requiere una solución versátil de transferencia de fluido estándar.

Cuándo elegir una bomba vertical Elija una bomba vertical cuando:

• El espacio en el piso es limitado.

• La fuente de fluido está por debajo de la bomba (por ejemplo, pozo profundo, sumidero).

• NPSH es una preocupación crítica, como con fluidos de alta temperatura.

• La bomba debe sumergirse para la solicitud (por ejemplo, drenaje, aguas residuales).

Consejos de mantenimiento para ambos tipos de bombas

Pautas de mantenimiento general

No importa el tipo de bomba, el mantenimiento constante es crucial para la longevidad y la eficiencia. A Programa de mantenimiento preventivo Siempre debe establecerse, incluidos los controles diarios, semanales y mensuales. Las tareas clave incluyen:

• Inspección visual: Compruebe regularmente si hay fugas, ruidos inusuales y vibración excesiva. Estos son a menudo los primeros signos de un problema.

• Lubricación: Asegúrese de que todos los rodamientos y las piezas móviles se lubrican correctamente de acuerdo con las recomendaciones del fabricante. La sobre-lubricación puede ser tan perjudicial como la lubricación.

• Monitoreo del rendimiento: Mantenga un registro de métricas clave como caudal, presión y temperatura . Un cambio en estas lecturas puede indicar un problema subyacente.

• Verifique las sellos y las juntas: Inspeccione los sellos y las juntas para obtener signos de desgaste o fugas y reemplácelos de inmediato para evitar la pérdida de fluidos y el daño del sistema.

• Limpieza: Mantenga la bomba y su área circundante limpia para evitar la acumulación de suciedad y escombros que puedan entrar en la bomba y causar obstrucciones o daños.

Consejos específicos para bombas horizontales

El diseño de bombas horizontales las hace relativamente simples de mantener.

• Alineación: Verifique regularmente y corrija la alineación de la bomba y el motor. La desalineación es una causa común de vibración, desgaste de rodamiento prematuro y falla del sello.

• Base y placa base: Asegúrese de que la placa base y la base de la bomba sean seguros y nivelados. El movimiento o una base suelta puede conducir a la desalineación y la vibración.

• NPSH: Presta mucha atención al lado de succión de la bomba. A colador obstruido o válvula parcialmente cerrada puede restringir el flujo y causar cavitación, lo que provoca ruido y daño al impulsor.

Consejos específicos para bombas verticales

Mantener bombas verticales presenta desafíos únicos debido a su orientación y ubicación.

• Perpendicularidad del eje: Verifique que el eje sea perfectamente perpendicular. Cualquier agitación o desalineación puede causar vibraciones excesivas y daños a los rodamientos.

• Lubricación de rodamiento: Preste mucha atención al sistema de lubricación, especialmente para las bombas verticales lubricadas con aceite. El motor debe ser perfectamente vertical para garantizar que el aceite lubrique adecuadamente los rodamientos.

• Componentes sumergidos: Para las bombas sumergibles o de pozo profundo, el mantenimiento es más complejo ya que la bomba debe extraerse de la fuente de fluido. Esto a menudo requiere equipos y experiencia especializados.

• Fundación y lechada: Asegúrese de que la base y la lechada de la bomba sean sólidos y seguros. Una base firme es fundamental para minimizar la vibración y prevenir el daño estructural a la bomba.
