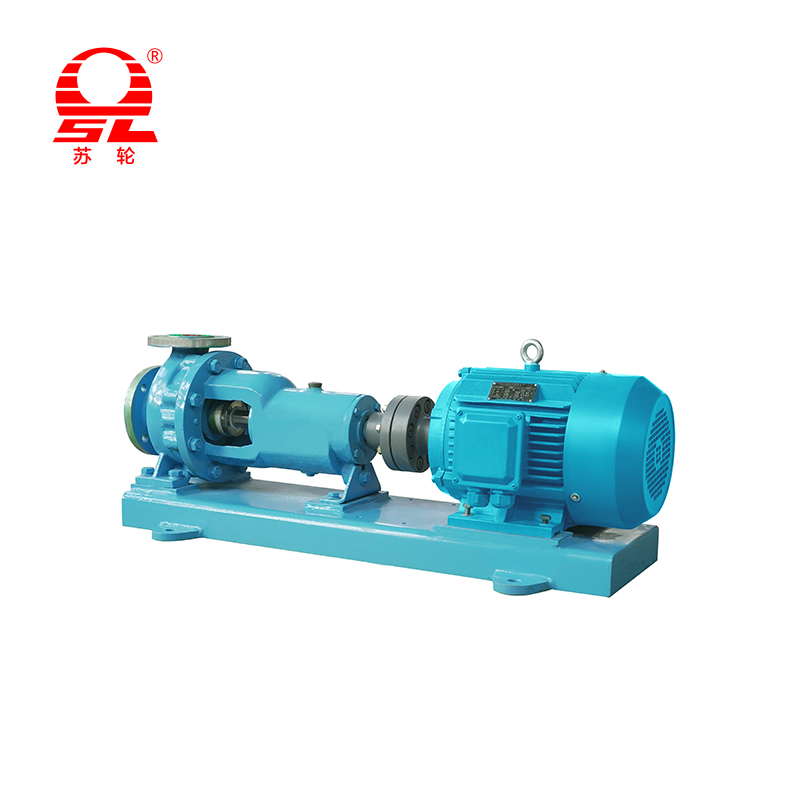

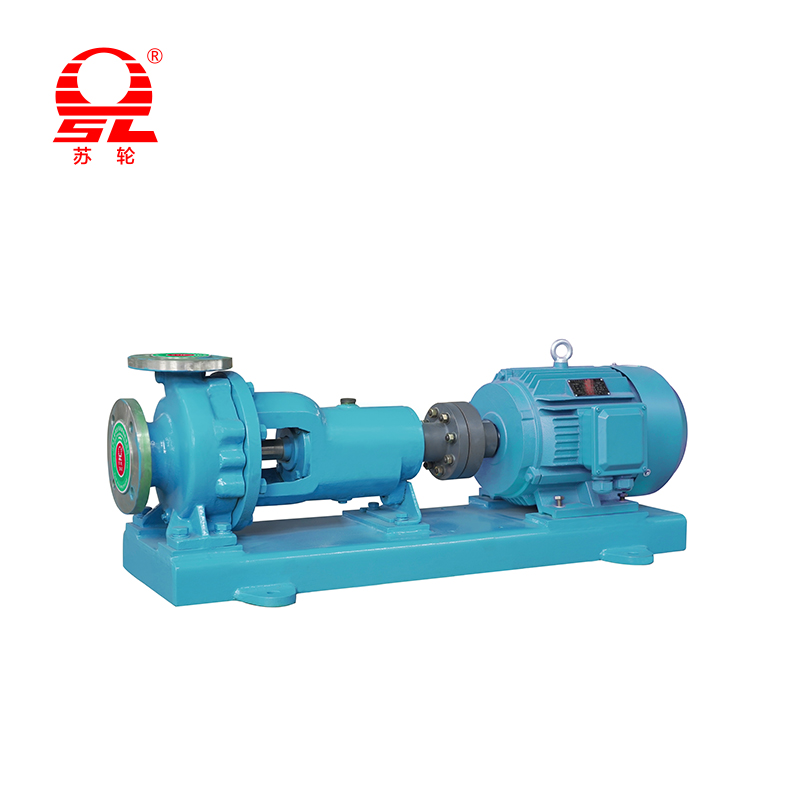

Bomba centrífuga química horizontal de la serie IH

¿Cuáles son las características de diseño del cuerpo de la bomba y el impulsor de la bomba centrífuga química horizontal de la serie IH?

El concepto de diseño de la bomba centrífuga química horizontal de la serie IH refleja completamente el progreso tecnológico y las necesidades de aplicación de las bombas químicas modernas. El cuerpo de la bomba adopta una estructura del eje horizontal. Este diseño no solo optimiza el proceso de instalación y mantenimiento del equipo, sino que también reduce significativamente la vibración durante la operación, asegurando la estabilidad de la bomba en diversas condiciones de trabajo. El material del cuerpo de la bomba está hecho de hierro fundido de alta resistencia o acero inoxidable, que tiene una excelente resistencia a la corrosión y resistencia al desgaste, y puede funcionar de manera continua y eficiente en entornos químicos agresivos. Jiangsu Double Wheel Bump Machinery Manufacturing Co., Ltd. Sigue estrictamente los estándares internacionales para la selección de materiales para garantizar que cada bomba pueda soportar alta temperatura, alta presión y erosión por varios medios químicos, extendiendo así la vida útil del equipo.
Basado en la dinámica de fluidos, la estructura del cuerpo de la bomba del Bomba centrífuga química horizontal de la serie IH está diseñado con precisión, y el canal de flujo adopta un diseño simplificado, que reduce significativamente la pérdida turbulenta del fluido en la bomba y mejora la eficiencia general de la bomba. El canal de flujo interno ha sido analizado por la dinámica de fluido computacional (CFD) para garantizar el flujo de fluido más suave, reducir la pérdida de energía y mejorar aún más el rendimiento de la bomba.
Como el componente central de la bomba centrífuga, el diseño del impulsor juega un papel decisivo en el rendimiento y la eficiencia de la bomba. El impulsor de la bomba centrífuga química de la serie IH adopta la tecnología avanzada de modelado 3D y ha sufrido múltiples rondas de pruebas y optimización hidráulicas para garantizar que pueda proporcionar el mejor flujo y la cabeza en diversas condiciones de trabajo. El diseño del impulsor generalmente incluye dos formas: cerradas y semi-abiertas, lo que mejora efectivamente la eficiencia de suministro de fluidos y reduce la pérdida de flujo. Además, la selección de materiales del impulsor también tiene en cuenta la resistencia a la corrosión y la resistencia al desgaste para garantizar que el impulsor siempre mantenga una excelente condición de trabajo al manejar una variedad de medios químicos.
En términos de diseño geométrico, el impulsor de la bomba centrífuga química horizontal de la serie IH hace un uso completo de los principios de la dinámica de fluidos y configura razonablemente el número y el ángulo de las cuchillas, de modo que el fluido se puede acelerar rápidamente después de ingresar el impulsor, mejorando significativamente la cabeza y el flujo de la bomba. Jiangsu Double Wheel Bump Machinery Manufacturing Co., Ltd. continúa llevando a cabo innovación tecnológica en este campo de diseño, esforzándose por lograr una mejora continua del rendimiento en cada generación de productos, por lo que la bomba centrífuga química de la serie IH ha sido ampliamente reconocida y elogiada en el mercado.
Además, la cooperación entre el cuerpo de la bomba y el impulsor de la bomba centrífuga química de la serie IH adopta tecnología de mecanizado de precisión para garantizar la precisión del ensamblaje y el rendimiento del sellado. El diseño de cooperación entre el cuerpo de la bomba y el impulsor reduce efectivamente la pérdida de fricción durante la operación y mejora la eficiencia general de la bomba. Al mismo tiempo, la aplicación de dispositivos de sellado mecánico reduce aún más el riesgo de fuga que puede ocurrir en la operación de bombas tradicionales y mejora la seguridad y la confiabilidad del equipo. Los esfuerzos de Jiangsu Double Wheel Bump Manufacturing Co., Ltd. en esta innovación tecnológica no solo extienden la vida útil del producto, sino que también reducen el impacto potencial en el medio ambiente, lo que cumple con los requisitos estrictos de la industria moderna para la protección ambiental.

¿Cuáles son los requisitos de instalación de la bomba centrífuga química horizontal de la serie IH?

Antes de instalar la bomba centrífuga química de la serie IH, es crucial para garantizar la firmeza y la nivelación de la base. Jiangsu Double Wheel Bump Machinery Manufacturing Co., Ltd. recomienda que los usuarios configuren una base de concreto debajo de la ubicación de instalación de la bomba. La altura de diseño de la base debe cumplir con los requisitos de instalación específicos de la bomba para garantizar que la entrada de agua de la bomba sea más alta que el nivel de líquido, evitando así la ocurrencia de cavitación. Al mismo tiempo, la planitud de la base debe controlarse dentro de 1/1000 para evitar la concentración de tensión causada por la desigualidad, lo que afecta la estabilidad operativa de la bomba.
La ubicación de instalación del Bomba centrífuga química de la serie IH debe seleccionarse en un área bien ventilada, seca y fácil de mantener. Una ubicación de instalación razonable no solo puede garantizar la conexión suave entre la bomba y la tubería, sino también proporcionar conveniencia para el mantenimiento e inspección posteriores. Jiangsu Double Wheel Bomba Manufacturing Co., Ltd. recomienda que la altura de instalación de la bomba se reduzca tanto como sea posible para reducir la altura de succión, reducir la carga de la bomba y, por lo tanto, mejorar la eficiencia de trabajo de la bomba.
Durante el proceso de instalación, la corrección horizontal del cuerpo de la bomba es muy importante. Use un nivel para verificar el cuerpo de la bomba para asegurarse de que esté en estado horizontal, y el nivel debe controlarse dentro de 1 mm/1000 mm. Esta medida ayuda a reducir la vibración durante la operación y reducir la probabilidad de falla. El equipo técnico de Jiangsu Double Wheel Bomba Manufacturing Co., Ltd. enfatizó que la buena corrección horizontal no solo puede mejorar la estabilidad operativa de la bomba, sino también extender significativamente la vida útil de la bomba.
La fijación y la conexión del cuerpo de la bomba tampoco deben ignorarse. El cuerpo de la bomba debe fijarse firmemente a la base con pernos de alta resistencia para evitar el desplazamiento durante la operación. Jiangsu Double Wheel Bump Machinery Manufacturing Co., Ltd. recomienda aplicar un inhibidor de óxido en los pernos para evitar el aflojamiento debido a la corrosión. Además, la conexión de las tuberías de entrada y salida debe ser brida para garantizar el sellado de la conexión y evitar la fuga de agua.
Al diseñar la tubería de entrada de agua, el diseño de la tubería debe simplificarse tanto como sea posible, y se deben evitar demasiadas válvulas para reducir la resistencia del fluido. El diámetro de la tubería de entrada de agua debe coincidir con el diámetro de la entrada de agua de la bomba para garantizar la estabilidad del flujo. Jiangsu Double Wheel Bump Machinery Manufacturing Co., Ltd. recomienda que los usuarios establezcan un filtro en la tubería de entrada de agua para evitar que las impurezas ingresen al cuerpo de la bomba y eviten el desgaste o el bloqueo del impulsor, asegurando así el funcionamiento normal de la bomba.
Al instalar la bomba centrífuga química de la serie IH, es crucial asegurarse de que el aire en el cuerpo de la bomba se pueda descargar a tiempo. Se recomienda establecer una válvula de escape en el punto más alto de la bomba para descargar el aire en la bomba antes de comenzar a evitar la cavitación. Al mismo tiempo, el tubo de drenaje de la bomba debe colocarse en el punto más bajo del cuerpo de la bomba para facilitar el mantenimiento y la limpieza para garantizar el funcionamiento a largo plazo y eficiente de la bomba.
La conexión entre el motor y el cuerpo de la bomba también debe garantizar una buena coaxialidad. Jiangsu Double Wheel Bump Machinery Manufacturing Co., Ltd. recomienda utilizar herramientas de alineación de precisión para garantizar que la coaxialidad del eje del motor y el eje de la bomba se controlen dentro de 0.05 mm para reducir la vibración y el ruido durante el funcionamiento. El motor debe instalarse firmemente y la conexión de energía del motor debe cumplir con los estándares de seguridad relevantes para garantizar la operación segura y confiable del equipo.
Después de completar todos los pasos de instalación, el usuario debe realizar una inspección integral para garantizar que no haya fuga de agua en todas las conexiones, la conexión de energía del motor es normal y los parámetros del cuerpo de la bomba cumplen con los requisitos de diseño.
